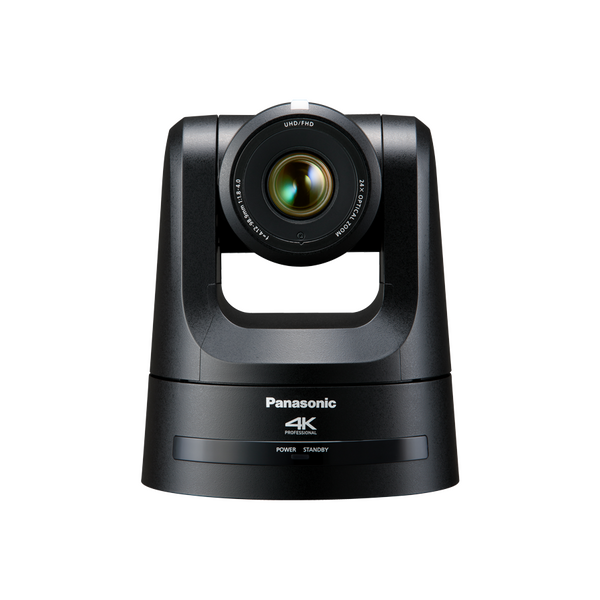

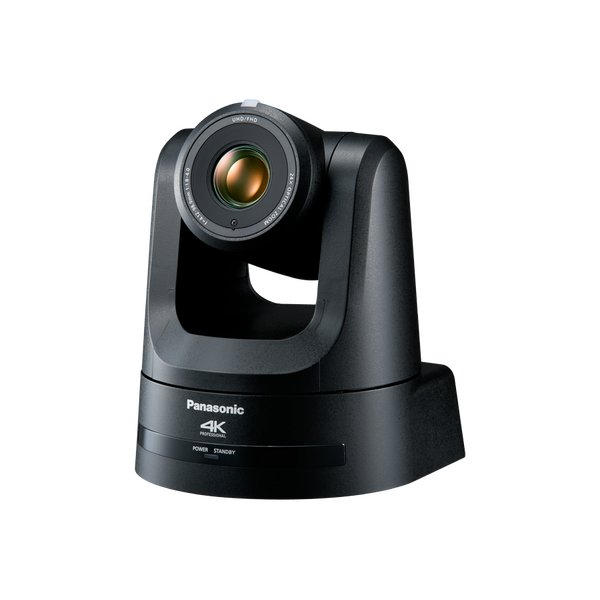

Висококачествено заснемане 4K 60p/50p, 3840 x 2160, 4K изход. Panasonic AW-UE100KEJ е висок клас решение подходящо за заснемане на предавания при спортове на живо и други събития съдържащи бързо движение.
- MOS сензор тип 1/2,5
- Висококачествена 4K PTZ камера, съвместима с различни системи за видео предаване, за да поддържа видео продукция от следващо поколение. 4K интегрирана камера Panasonic AW-UE100KEJ е съвместима с различни IP протоколи за предаване, включително NDI® High Bandwidth, NDI® HX2 , SRT и FreeD , постигайки гъвкаво видео производство с висококачествено 4K 60p/50pвидео. 12G-SDI изход също се поддържа в допълнение към 3G-SDI и HDMI, което позволява да се избере подходящият изход за използване в широк диапазон от ситуации, от поточно предаване на събития на живо до студийна продукция.
- MOS сензор тип 1/2,5. Panasonic AW-UE100KEJ е оборудвана с новоразработен 1/2,5-тип 4K MOS сензор и постига видео с висока разделителна способност.
- Снимане с 24x оптично увеличение и 74,1° хоризонтален зрителен ъгъл. В допълнение към 24x оптично увеличение, включването на i.Zoom позволява мащабиране със супер разделителна способност до 36x в HD режим и 28x в 4K режим, като същевременно поддържа висока разделителна способност. 1.4x и 2x дигитален разширителен зуум също позволява ясно заснемане на отдалечени обекти, докато хоризонталният зрителен ъгъл от 74.1° позволява заснемане на широка област от ограничено пространство за инсталиране.
Качество на изображението с оптично 24x увеличение:

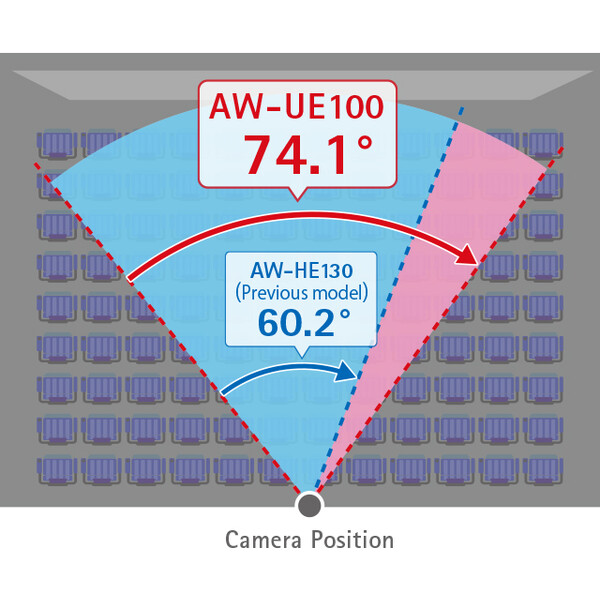

Ъгъл на заснемане:
-

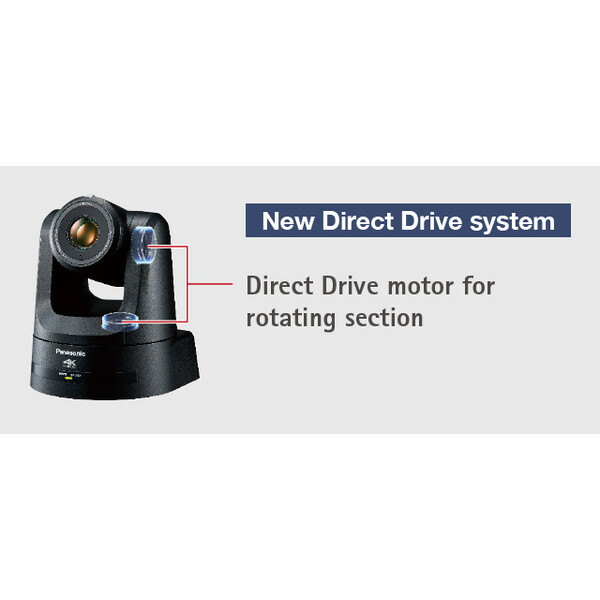

- Оперативност - Panasonic AW-UE100KEJ поддържа се широк диапазон от скорости, от бавно движение от 0,08° в секунда до свръхвисоки скорости от 180° в секунда (режим Fast2).
- Отзивчивост - Отличната бързина на реакция позволява прецизна работа на камерата, като гарантира, че целевата зона е уловена.
- Тишина - Осигурено е ниво на шум от NC25 или по-малко, което позволява снимане в ситуации като концертна зала и студио, където се изисква тишина.

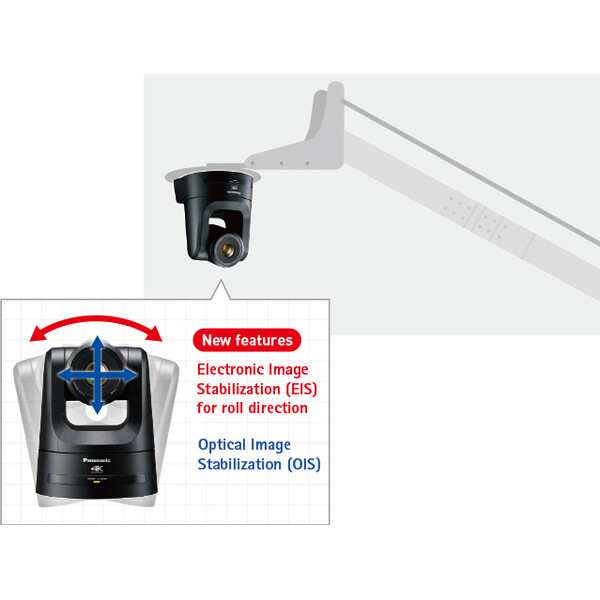

- Електронна стабилизация на изображението (EIS) за посока на въртене. Добавена е електронна стабилизация на изображението (EIS) за посоката на въртене в допълнение към оптичната стабилизация на изображението (OIS). Стабилни изображения с намалено замъгляване могат да бъдат заснети дори на места, където се използва специално оборудване като релсови системи или рамена на камерата.

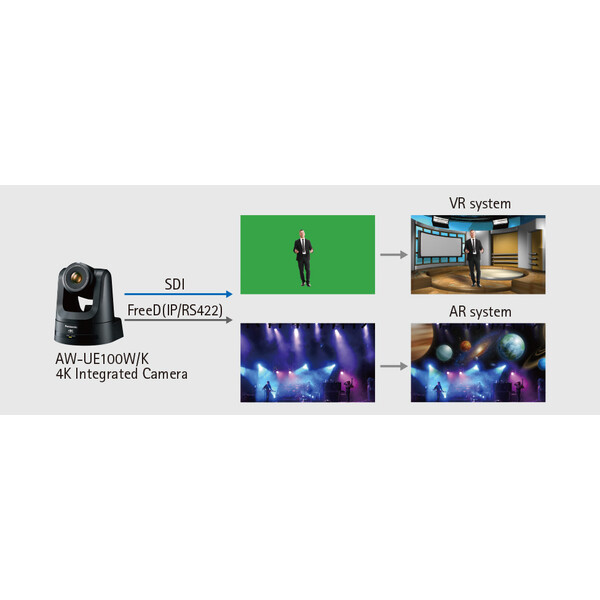

- FreeD Поддръжка за изграждане на AR/VR системи. Интегрирането с AR/VR системи е достъпно чрез FreeD-съвместим команден изход. Информацията за проследяване на Panasonic AW-UE100KEJ (пан/наклон/увеличение/фокус/ирис) се извежда според синхронизиращ сигнал, за да се улесни конфигурацията на виртуални системи без енкодер.
Изображение на конструкцията на AR/VR система:

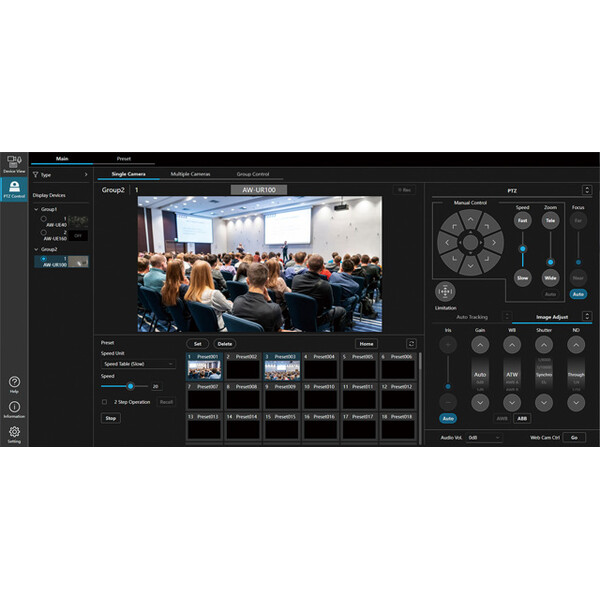

- Пакет за медийна продукция. Media Production Suite е софтуерна платформа, която предлага разнообразие от функции за подобрено видео качество и повишена оперативна ефективност. Чрез централизиране на управлението и наблюдението на камерите Panasonic, той улеснява рационализирането на настройката, управлението и контрола – дори в динамични среди за снимане като онлайн лекции, уебинари, академични конференции и събития на живо. Освен това, с плъгини, налични срещу допълнителна такса, Media Production Suite предоставя многобройни функции за оперативна поддръжка, което позволява постигането на висококачествени продукции с минимален екип.
-
PTZ виртуален USB драйвер. Всяка PTZ камера или професионален записващ фотоапарат на Panasonic във вашата LAN може да бъде разпознат и използван като USB камера.

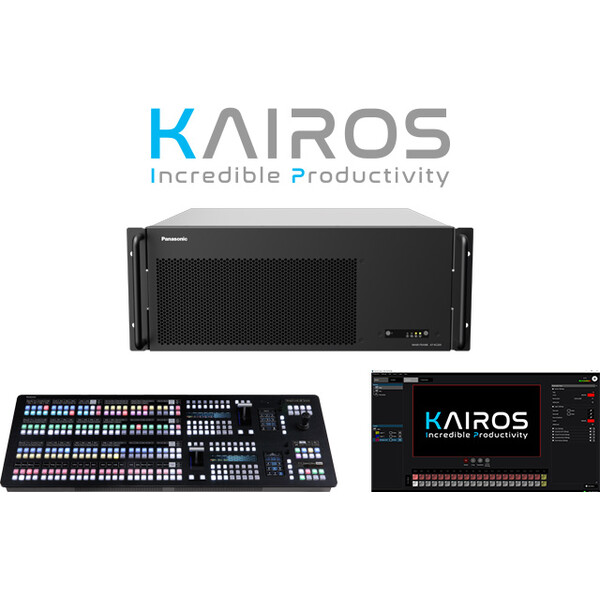

- IT/IP платформата "KAIROS". Panasonic AW-UE100KEJ е съвместима с IT/IP платформата "KAIROS". Това е платформа за видео продукция на живо, разработена на базата на нова концепция и иновативна архитектура. Той включва патентован, новаторски софтуер за максимизиране на капацитета на CPU и GPU за обработка на видео.

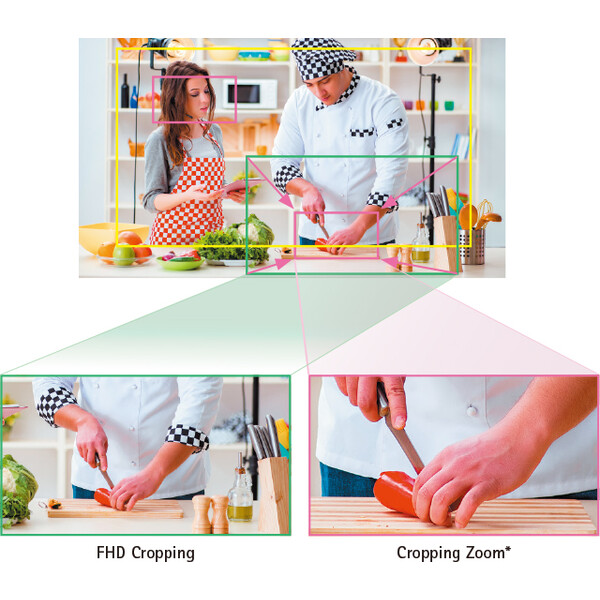

- Функция за изрязване (+ мащабиране). Изрязана част от видеото може да бъде създадена едновременно по време на извеждане на пълното 4K видео. Могат да бъдат зададени до три области на изрязване с лесна работа с помощта на контролера за дистанционна камера Panasonic AW-UE100KEJ и екрана на уеб браузъра. Включването на мащабиране при изрязване също позволява до 5x увеличение на изрязаните изображения.
-
Tally LED Limit. Това е настройка, която не включва сигналните лампи на камерите, инсталирани на сцените на събития, особено концертни зали и сцени, и предотвратява разсейването на изпълнителите и позволява по-естествено заснемане. Индикаторът за отчет на контролера светва, така че операторът да знае коя камера се използва.
-
Високо качество на изображението и ниска латентност с NDI ® поддръжка. Включени са NDI ® High bandwidth и NDI ® HX2, които кодират и предават висококачествено видео в реално време. NDI ® High bandwidth предава 4K видео при максимум 250 Mbps и full HD видео при максимум 125 Mbps, което позволява висококачествено предаване на видео на живо с ниска латентност.

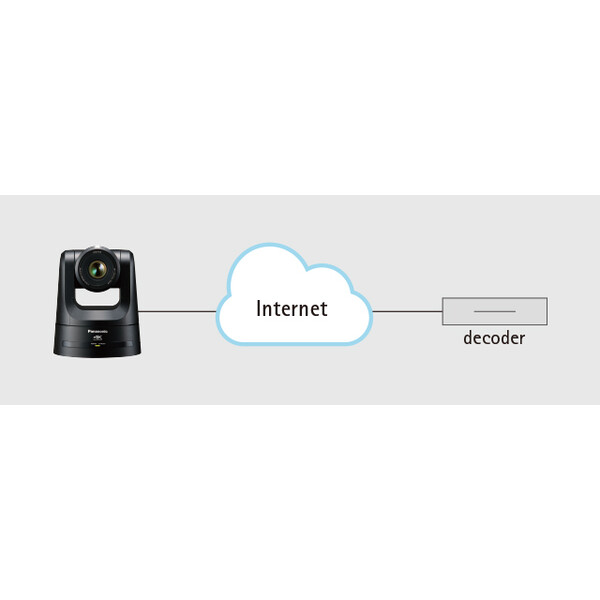

- Сигурен и стабилен протокол за поточно предаване, който намалява риска от проблеми с комуникацията. Panasonic AW-UE100KEJ поддържа SRT , протокол за видео транспорт от следващо поколение, който работи добре дори при нестабилна мрежова среда и който осигурява стабилна сигурност. Това предотвратява проблеми като прекъсване на предаването по време на създаване на програма или запис на събитие, като по този начин гарантира стабилно и надеждно поточно видео. Този протокол може да предотврати рискове като изтичане на информация, така че може да се използва безопасно за всяко видео съдържание.
- Ключови точки на SRT:
- Сигурност. Криптира видео данните преди предаването, за да осигури висока сигурност.
- Стабилност. Функцията за възстановяване на загуба на пакети автоматично открива пакети, загубени по време на предаването, и ги изпраща отново, за да постигне стабилно видео предаване без смущения.
- Поддържа предаване по обществена линия. Гъвкавата и много адаптивна система за управление на буфера позволява стабилно предаване на видео дори в мрежова среда с нестабилен битрейт. Общественият интернет може да се използва за видео предаване на дълги разстояния.

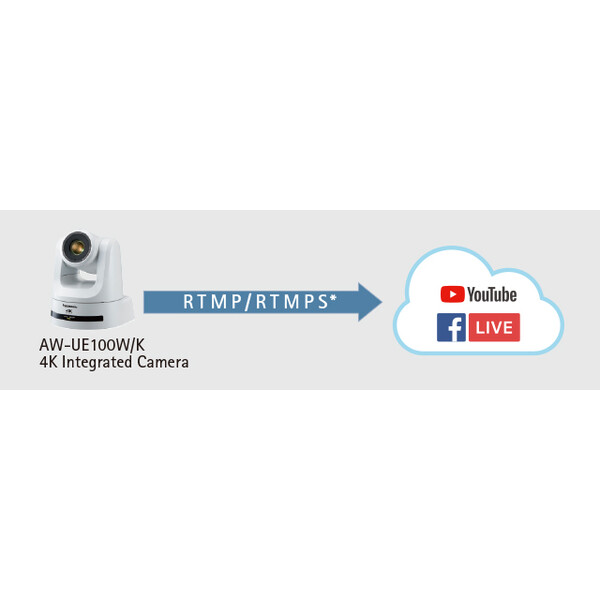

- Директно излъчване през RTMP/RTMPS. RTMP/RTMPS се поддържа, за да позволи директно качване на видео към услуги за стрийминг на живо като YouTube Live и Facebook Live. Това означава, че потокът на живо може да се излъчва директно от Panasonic AW-UE100KEJ.
Техническа спецификация:
| General | ||
|---|---|---|
| Power Requirements | 12 V DC (10.8 V to 13.2 V) (Supplied AC adaptor), 42 V to 57 V DC (PoE++ power supply) | |
| PoE++ | IEEE802.3bt standard: DC 42 V to 57 V (Software authentication (LLDP) is supported) |
|
| Current Consumption | 3.0 A (Supplied AC adaptor), 1.0 A (PoE++ power supply) | |
| Ambient Operating Temperature | 0 °C to 40 °C (32 °F to 104 °F) | |
| Allowable Humidity Ranges | 20 % to 90 % (no condensation) | |
| Storage Temperature | –20 °C to 50 °C (–4 °F to 122 °F) | |
| Mass | Approx. 2.2 kg (4.84 lb) (excluding cable cover, mount bracket) Approx. 2.3 kg (5.06 lb) (including cable cover, excluding mount bracket) |
|
| Dimensions (W x H x D) | 169.2 mm x 204.6 mm x 170.6 mm (6-21/32 inches x 8-1/16 inches x 6-23/32 inches) (excluding protrusions, cable cover, mount bracket) |
|

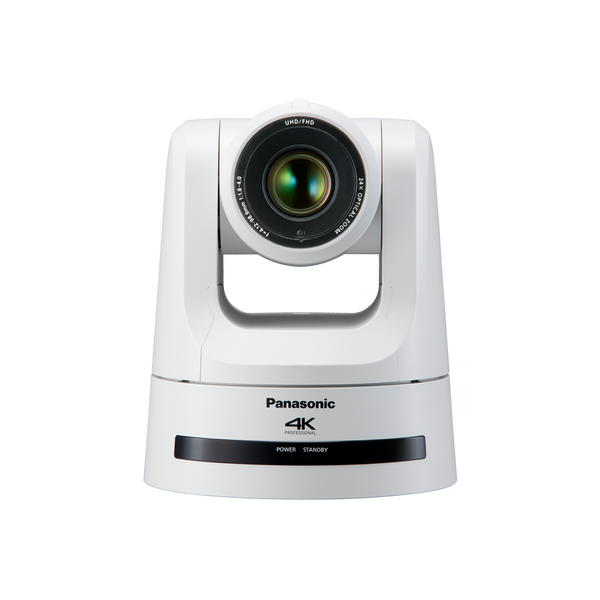

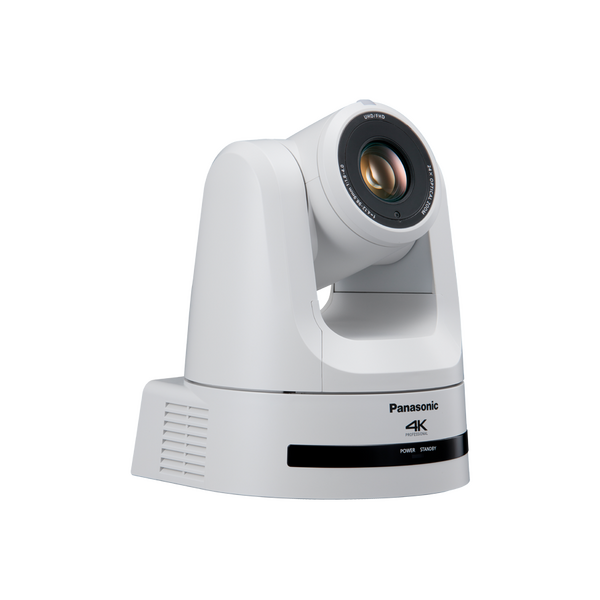

| Finish | AW‑UE100WP/AW‑UE100WPC/AW‑UE100WE/AW‑UE100WED: Pearl white AW‑UE100KP/AW‑UE100KPC/AW‑UE100KE/AW‑UE100KED: Black | |
| Controller Supported | AW-RP150, AW-RP60, AK-HRP1010GJ, AK-HRP1015GJ (Not available in some areas), AK-HRP250GJ | |
| Camera Unit | ||
| Imaging Sensors | 1/2.5-type 4K MOS x 1 | |
| Effective Pixels | Approx. 8,490,000 pixels | |
| Lens | Motorized Optical 24x zoom, F1.8 to F4.0 [f=4.12 mm (5/32 inches) to 98.9 mm (3‑29/32 inches); 35 mm (1‑3/8 inches) equivalent: 25.0 mm (31/32 inches) to 600.0 mm (23‑5/8 inches)] |
|
| Zoom | • Optical zoom: 24x • i.Zoom: UHD 28x, FHD 36x • Digital zoom: 1.4x, 2x |
|
| Conversion Lens | Not supported | |
| Angle of View Range | Horizontal angle of view: 74.1° (wide) to 3.3° (tele) Vertical angle of view: 46.0° (wide) to 1.9° (tele) Diagonal angle of view: 81.8° (wide) to 3.8° (tele) |
|
| Optical Filter | Through, 1/4, 1/16, 1/64, IR through (IR through is used as “Night mode”) | |
| Focus | Switching between auto and manual | |
| Focus Distance | Entire zooming range: 1200 mm (3.9 ft) Wide end: 100 mm (0.33 ft) |
|
| Color Separation Optical System | 1MOS | |
| Standard Sensitivity | F4, 2000 lx (When normal mode is selected) F5.6, 2000 lx (When High Sens mode is selected) |
|
| Minimum Illumination | 3 lx (F1.8, 59.94p, 50IRE, 42 dB, without accumulation) | |
| S/N | 60dB(typ) (When [Shooting Mode] is [Normal]) | |
| Horizontal Resolution | 1500 TV lines Typ (Center area) | |
| Gain Selection | Auto, 0 dB to 36 dB*1 Super Gain function equipped : 37 dB to 42 dB |
|
| Frame Mix*2 | Auto, 0 dB, 6 dB, 12 dB, 18 dB, 24 dB | |
| Electronic Shutter Speed | 59.94p/59.94i | 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000 |
| 29.97p | 1/30, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000 | |
| 23.98p/24p | 1/24, 1/48, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000 | |
| 50p/50i | 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000 | |
| 25p | 1/25, 1/50, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000 | |
| Synchro Scan | 59.94p/59.94i | 60.00 Hz to 7200 Hz |
| 29.97p | 30.00 Hz to 7200 Hz | |
| 23.98p/24p | 24.00 Hz to 7200 Hz | |
| 50p/50i | 50.00 Hz to 7200 Hz | |
| 25p | 25.00 Hz to 7200 Hz | |
| Gamma | HD / FILMLIKE1 / FILMLIKE2 / FILMLIKE3 | |
| White Balance | ATW : 3200K, 5600K AWB : AWB-A / AWB-B VAR (selectable between 2000K and 15000K by designating a value) |
|
| Chroma Amount Variability | OFF, –99 % to 99 % | |
| Scene File | Scene1, Scene2, Scene3, Scene4 | |
| Output Format | SDI Output: 4K | 2160/59.94p, 2160/50p, 2160/29.97p*3, 2160/25p*3, 2160/24p*3, 2160/23.98p*3 |
| SDI Output: HD | 1080/59.94p, 1080/50p, 1080/29.97p*3, 1080/29.97PsF, 1080/25p*3, 1080/25PsF, 1080/23.98p*4, 1080/24p*3, 1080/23.98p*3, 1080/23.98PsF, 1080/59.94i, 1080/50i, 720/59.94p, 720/50p |
|
| HDMI Output: 4K | 2160/59.94p, 2160/50p, 2160/29.97p*3, 2160/25p*3, 2160/24p*3, 2160/23.98p*3 | |
| HDMI Output: HD | 1080/59.94p, 1080/50p, 1080/29.97p*3, 1080/25p*3, 1080/23.98p*10, 1080/24p*3, 1080/23.98p*3, 1080/59.94i, 1080/50i, 720/59.94p, 720/50p |
|
| Synchronization System | ||
| Internal/External synchronization (BBS/Tri-level sync) | ||
| Input | ||
| Input Connector | DC 12 V IN, G/L IN | BBS (Black Burst Sync), tri-level sync supported 75 Ω terminal (BNCx1) |
| MIC/LINE input | Compatible (SDI/HDMI/IP) AAC compatible (compatible with IP only) ø 3.5 mm stereo mini jack Input impedance: Approx. 10 kΩ (unbalanced) • During MIC input Input level: –40 dBV (0 dB=1 V/Pa, 1 kHz) Plug-in power compatible, supply voltage: 2.5 V ± 0.5 V • During LINE input Input level: –10 dBV • Input volume variable range: –36 dB to 12 dB (3 dB step) • Embedded audio output level: –12 dBFS • Sampling frequency: 48 kHz • Quantization bit rate: 24bit (SDI, HDMI), 16bit (IP) |
|
| Output | ||
| Video Output | HDMI | HDMI 2.0 connector 4:2:2/10bit • HDCP is not supported. • Viera Link is not supported. |
| 12G-SDI OUT | SMPTE 2082-1, SMPTE424M/SMPTE292M / 75 Ω (BNC x 1) • Level-A/Level-B supported |
|
| 3G-SDI OUT | SMPTE424M/SMPTE292M / 75 Ω (BNC x 1) • Level-A/Level-B supported |
|
| Input/Output | ||
| Input/Output Connector | LAN | LAN terminal for IP control and video transmission (RJ‑45) 100BASE-TX/1000BASE-T PoE++ power terminal (IEEE802.3bt compliant) |
| RS-422 | CONTROL IN RS-422A (RJ‑45) | |
| Pan-tilt Head Unit | ||
| Camera/Pan-tilt Head Control | IP connecting cable | LAN cable*5:(category 5e or above, straight cable), max. 100 m (328 ft) |
| AW protocol connecting cable | LAN cable*5:(category 5e or above, straight cable), max. 1000 m (3280 ft) | |
| Installation Method | Stand-alone (Desktop) or suspended (Hanging)*6 | |
| Pan/tilt Operation Speed | Speed range: 0.08°/s to 60°/s (Normal mode) • 3 speed modes installed Normal: 60°/s, Fast1: 90°/s*7, Fast2: 180°/s*7 |
|
| Panning Range | ±175° | |
| Tilting range | –30° to 210°*8 | |
| Quietness | NC25 or less | |
| Supported Operating Systems and Web Browsers*9 | ||
| Supported Operating Systems and Web Browsers | Windows | Microsoft® Windows® 10 Microsoft Edge Google Chrome |
| Mac | MacOS 10.13/Safari 13, MacOS 10.14/Safari 13 MacOS 10.15/Safari 13, MacOS 10.15/Google Chrome |
|
| iPhone / iPad | iOS Safari iPadOS |
|
| Android | Android OS Google Chrome |
|
| IP Streaming | ||
| Image Streaming Mode | JPEG (MJPEG), H.264, H.265, NDI® High Bandwidth, NDI® HX2* | |
| Image Resolution | 3840x2160, 1920x1080, 1280x720, 640x360, 320x180 | |
| Image Transmission Setting (JPEG) | Frame Rate: Maximum 30 fps Image quality (Fine / Normal) |
|
| Image Transmission Setting (H.264) | Transmission Type | Unicast port (AUTO) Unicast port (MANUAL) Multicast port |
| Transmission Priority | Constant bit rate Frame rate Best effort |
|
| Frame Rate | [60Hz] 5fps / 15fps / 30fps / 60fps (UHD: 30fps, 60fps) [50Hz] 5fps / 12.5fps / 25fps / 50fps (UHD: 25fps, 50fps) |
|
| Max Bit Rate | 512kbps / 768kbps / 1024kbps / 1536kbps / 2048kbps / 3072kbps / 4096kbps / 6144kbps / 8192kbps / 10240kbps / 12288kbps / 14336kbps / 16384kbps / 20480kbps / 24576kbps / 32768kbps / 40960kbps / 51200kbps / 76800kbps |
|
| Image Transmission Setting (H.265) | Transmission Type | Unicast port (AUTO) Unicast port (MANUAL) Multicast port |
| Frame Rate | [60Hz] 30fps [50Hz] 25fps |
|
| Max Bit Rate | 8192kbps / 12288kbps / 25600kbps / 51200kbps / 76800kbps | |
| Audio Compression Type | AAC-LC, 48 kHz / 16 bit / 2ch | |
| Supported Protocol | IPv6 | TCP/IP, UDP/IP, HTTP, HTTPS, DNS, NTP, DHCPv6, RTP, MLD, ICMP, ARP, RTMP, SRT, SNMP, MPEG2-TS over UDP |
| IPv4 | TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP/RTCP, DHCP, DNS, DDNS, NTP, IGMP, ICMP, ARP, RTMP, RTMPS, SRT, SNMP, MPEG2-TS over UDP | |
| Other Function | ||
| NDI® support | NDI® HX2: Included as standard NDI® High Bandwidth: Included as standard |
|
| Tally LED Display Color | red / green | |
