Audio Press Box APB-D100 R - Активен 19” rack AudioPressBox разпределителен модул

APB-D100 R

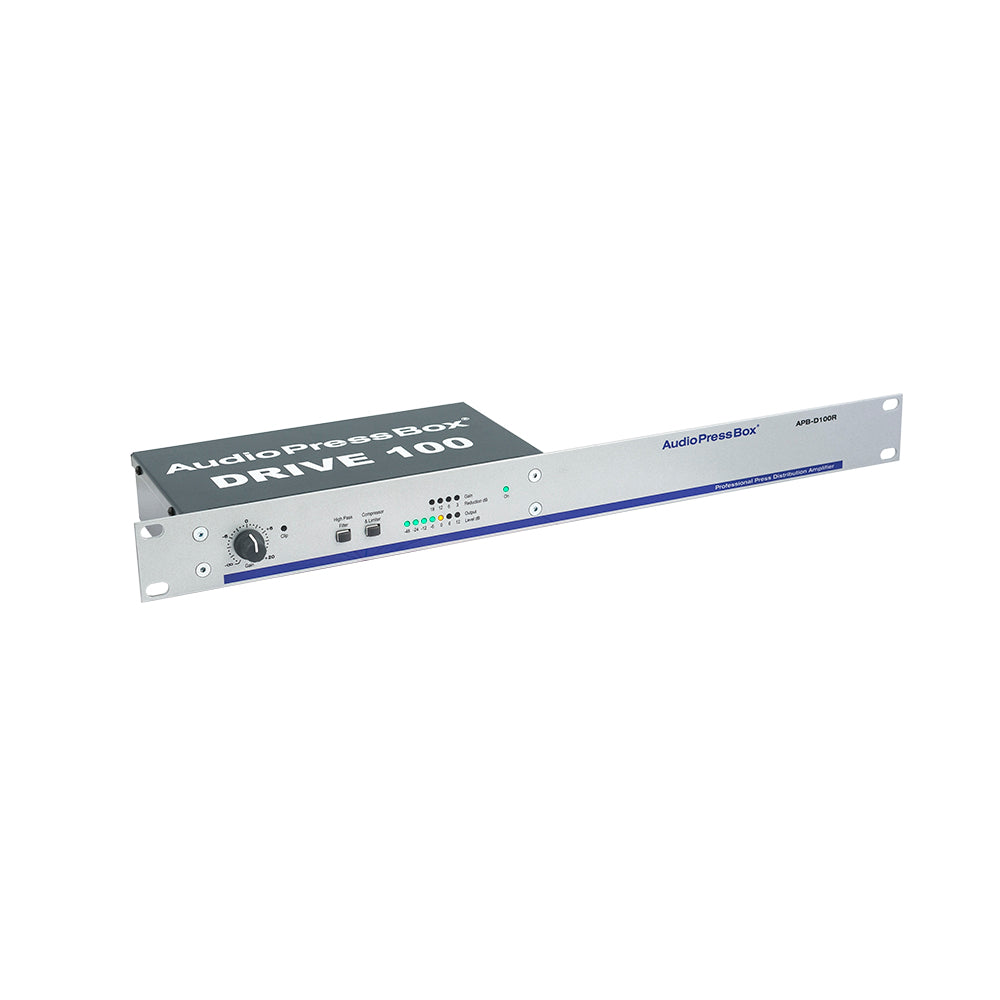

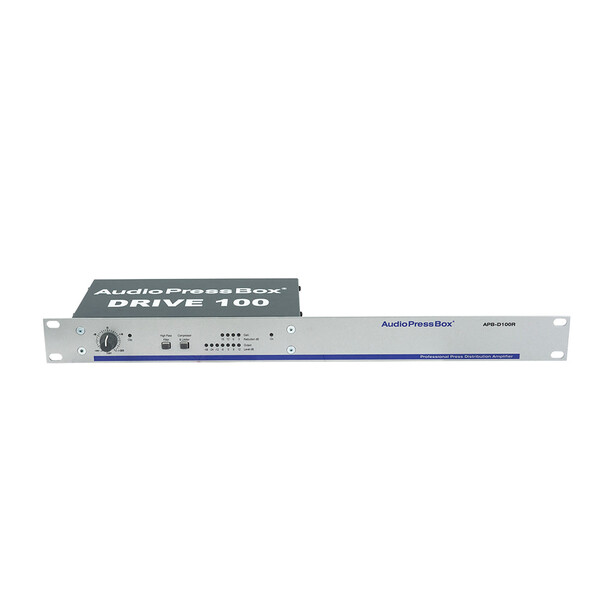

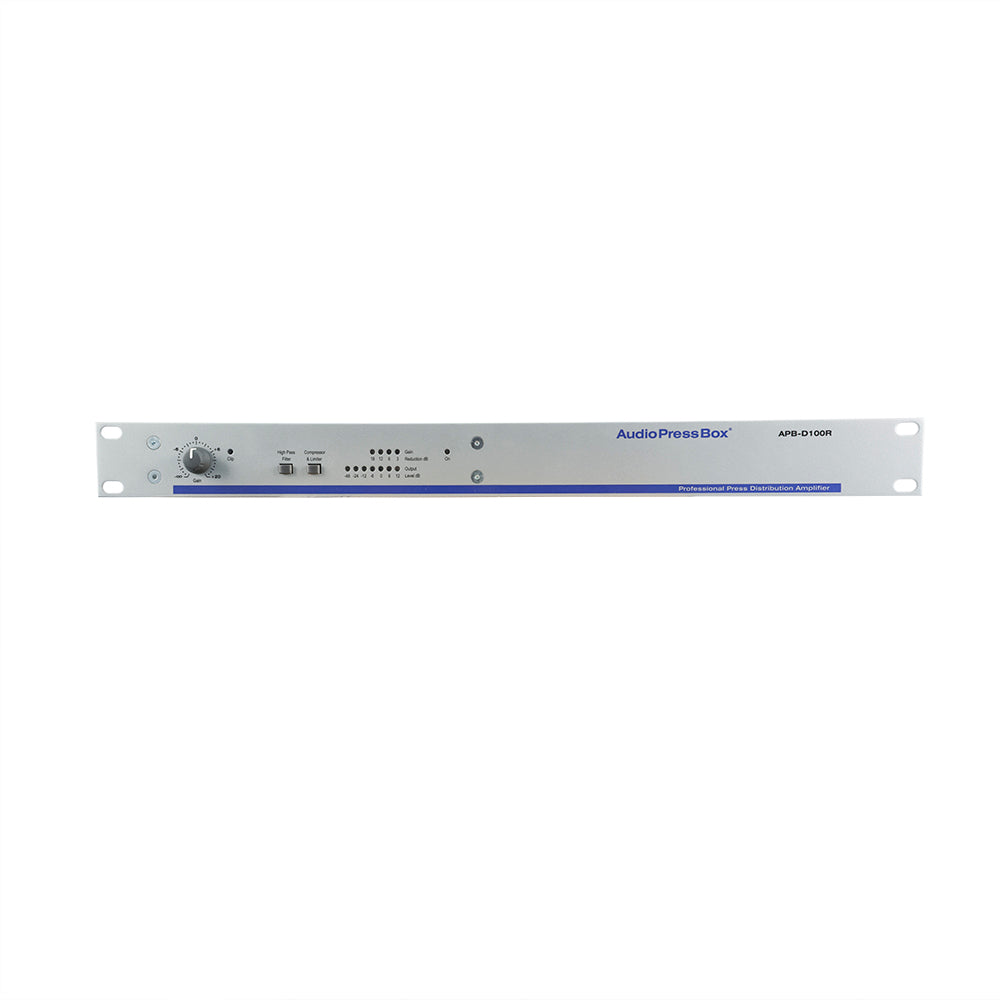

Audio Press Box APB-D100 R е основният модул за аудио сплитер Audio Press Box APB-008 SB-EX. AudioPressBox APB-D100 R разполага с 1  линеен вход  и 2  буферни разширителни изхода. Audio Press Box APB-D100 R е едноканално основно устройство с цел  захранване на всеки аудио сплитерите. ТAudioPressBox APB-D100 R може да захранва  до 48 линейни/микрофонни изхода. Можете да свържете всеки един от аудио сплитерите към него.

AudioPressBox APB-D100 R е за: AudioPressBoxAPB-008 SB-EX, AudioPressBoxAPB-008 IW-EX, AudioPressBoxAPB-008 OW-EX, AudioPressBoxAPB-008 FB-EX, AudioPressBoxAPB-024 R-EX, AudioPressBoxAPB-P008 OW-EX, AudioPressBoxAPB-P008 IW-EX.

AudioPressBox APB-D100 R разполага с:

  • Професионален активен 19” AudioPressBox Drive unit;
  • 1 балансиран LINE вход;
  • Превключваем високочестотен филтър;
  • Превключваем компресор и лимитер за входния канал;
  • 2 отделно буферирани изхода, които могат да управляват 6x APB-008 или 2x APB-024 изходни разширители;
  • Максимален капацитет на устройството 48 линейни или микрофонни изхода.

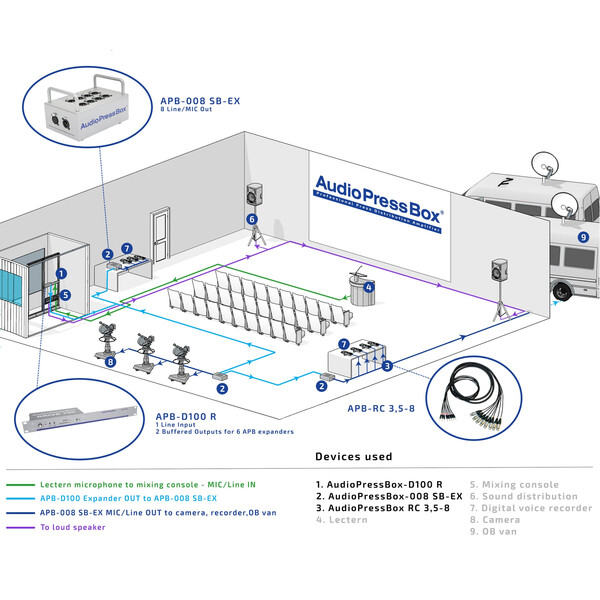

Приложение:

Блокова схема:

Подробна спецификация:

Audio Press Box APB-D100 R
Тип 1 IN/ 2 Drive OUT за 6xAPB разширители с 8 изхода или 2xAPB разширители с 24 изхода Забележка: Общ капацитет: 48 изхода за линия/микрофон (6x APB-008 xx-EX или 2x APB-024 R-EX) или 576 изхода за микрофон ( 48x APB-P112 SB)
Раздел за въвеждане
Входове 1

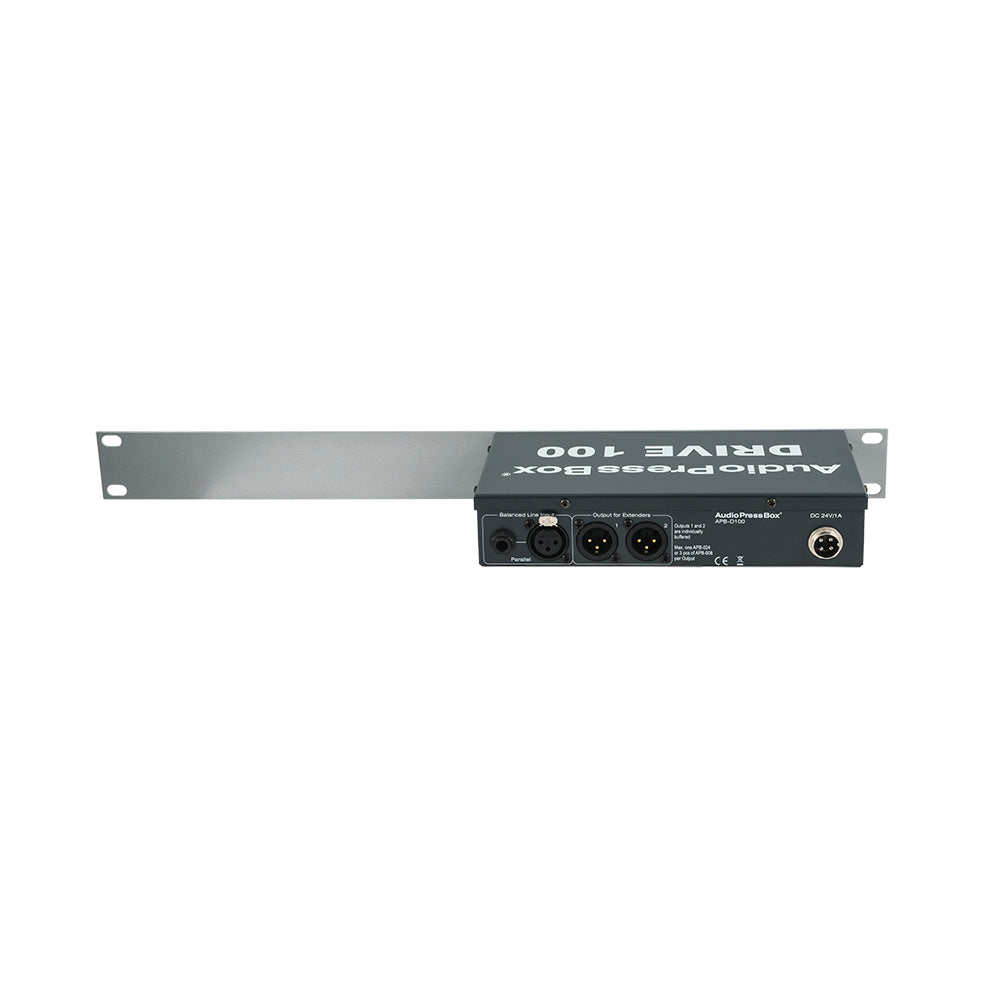

Входни конектори Балансиран, XLR
Макс. входно ниво Линия: +32/+2dBu
Входен импеданс >5kOhm
Изходна секция
Изходи 2 отделно буферирани, балансирани изхода за разширители AudioPressBox
Изходни съединители Балансиран, XLR
Номинално изходно ниво +6 dBu
Максимално изходно ниво +20dBu с 48 използвани изхода
+16dBu (600kOhm)
Изходен импеданс Микрофон: 220 ома Линия: 600 ома
Трансформаторно изолирани изходи Да (всеки изход на EXPANDER е изолиран от независим трансформатор)
SNR 86dB при 0dB Gain
78dB при +20dB Gain
Честотна характеристика 30/160Hz (филтър) до 60kHz/-1dB
Контроли Входно усилване, компресор и лимитер, високочестотен филтър, мощност
Индикатори Входен клип, Изходно ниво, Намаляване на усилването, Мощност

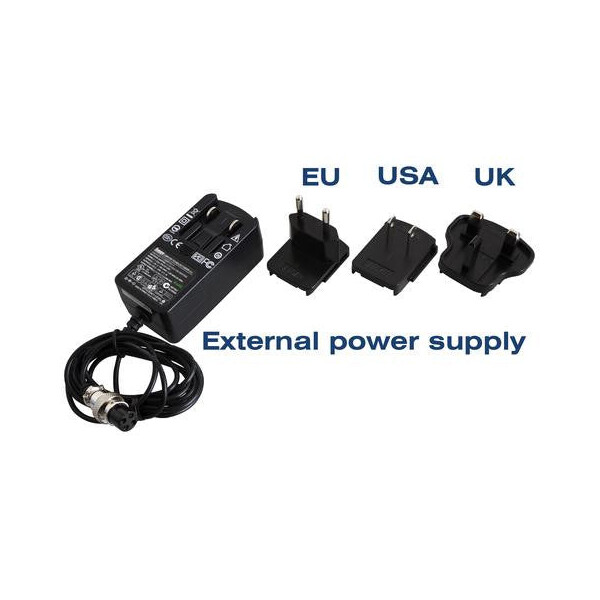

Захранване 24V DC, 1A външен адаптер
Размери (ШxВxД) 480x120x44 мм
Тегло 1210гр

Синтегра Партнерс ООД е партньор на Audio Press Box за България  и системен интегратор на  ProAV решения, сертифициран от PSNI Global Alliance. Ако имате необходимост от консултация или  допълнителна информация  - изпратете ни запитване или се свържете с нас: Контакти .

Марка:
Audio Press Box
Подходящо за:
Фиксирана инсталация
Функционалност 1:
COMP (Бутон за работа на компресор/лимитер) За да осигурите перфектен изходен сигнал без изрязване или изкривяване, можете да включите бутона Comp
Функционалност 2:
HPF (високочестотен филтър) Този бутон помага да се избегне разпространението на тътен от нисък клас като шум или пукане от микрофон
Функционалност 3:
24V DC захранване
Функционалност 4:
Професионален активен 19” AudioPressBox Drive unit;
Функционалност 5:
1 балансиран LINE вход;
Функционалност 6:
Превключваем високочестотен филтър;
Функционалност 7:
Превключваем компресор и лимитер за входния канал;
Функционалност 8:
2 отделно буферирани изхода, които могат да управляват 6x APB-008 или 2x APB-024 изходни разширители;
Функционалност 9:
Максимален капацитет на устройството 48 линейни или микрофонни изхода.
Размери:
Размери (ШxВxД) 480x120x44 мм Тегло 1210гр
Парт номер:
APB-D100 R
